| ■架空配電機器計測 |
|
| ■開閉器リード接続部 |
| |
可視画像
 |

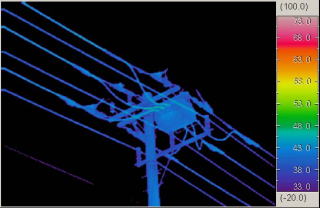

正常熱画像
 |
- 開閉器リード接続部のデータです。
三相中の一相が正常な部分と比較して約３０℃高温になっている例です。
- このように三相中の一相または二相が接続不良で高温になる場合、目視では検出できませんが、赤外計測により容易に発見することができます。
|

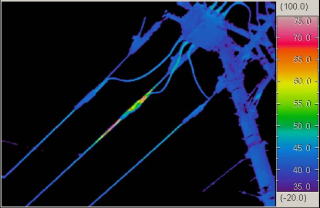

中相に過熱部あり
 |
|
■開閉器ブッシング部
 |
|
可視画像
 |

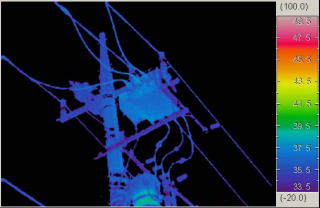

正常熱画像
 |
- これは、同じ開閉器のブッシング部の一相が接続不良により過熱している例です。
- 温度差をカラーの画像で表示するためわずかな温度差でも明確に検出することができます。
|

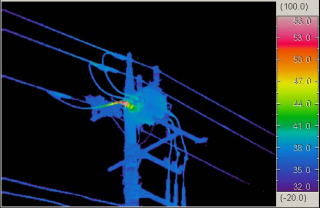

ブッシングに過熱部あり  |
|
| ■中間接続部 |
|
可視画像
 |

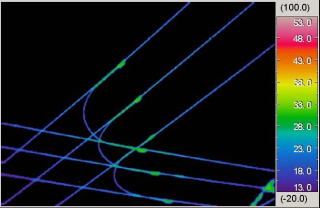

主線側データ（正常熱画像）
 |
- この例は、中間接続部のデータです。
- この例では、主線側・側線側ともに異常な過熱は見られません。
|

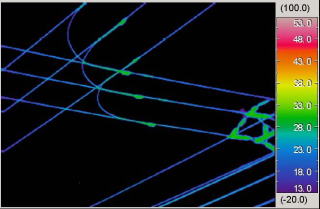

側線側データ（正常熱画像）
 |
|
|
 |
