計測事例７

■のり面健全度調査

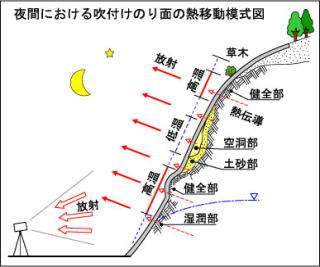

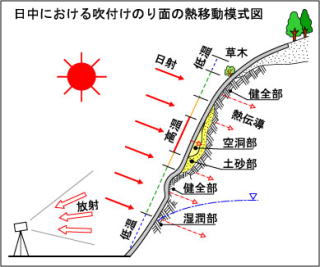

■調査原理のり面が昼間、太陽光の日射や気温の上昇などで熱の供給を受けるとき、のり面の背後に空洞が存在すると、その部分は健全部（地山と密着している部分）より熱容量が小さく、空洞に存在する空気層により断熱され熱伝導が悪いため、温度が早く上昇し健全部との間に温度差を生じる。また、夜間はこの逆で、日射による熱の供給がなくなり、気温も降下するため、空洞部分の温度が健全部より早く低下し、昼間とは温度差が逆転する。一方、湿潤部や湧水がある部分は、昼夜を問わず低温部として検出される。このようにのり面表面の温度差を赤外線サーモグラフィ装置で計測することにより、のり面の変状を調査することができる。。

出典：土木研究所「赤外線映像法による吹付けのり面老朽化診断マニュアル」

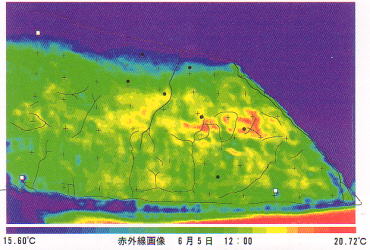

■のり面熱画像（例）

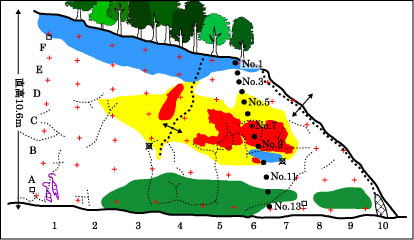

■熱画像判読図（例）

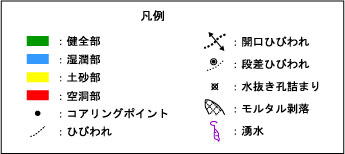

■凡例（例）

※出典：土木研究所「赤外線映像法による吹き付けのり面老朽化診断マニュアル」
