望遠レンズ使用例

■１０倍望遠レンズ使用例（送電線計測に適用する場合）

下の写真の送電鉄塔を、100m離れた地点から、標準の赤外カメラ（補助レンズなし）と、２倍望遠レンズ付および10倍望遠レンズ付の赤外カメラで測定したときの、熱画像を比較しました。１０倍望遠レンズは、瞬時視野角が0.16mrad（ミリラジアン）で、これは100m離れたときの最小検知寸法が16mmということで、驚異的な空間分解能を発揮します。

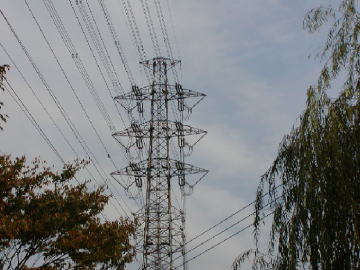

■可視画像　　観測距離100mで撮影

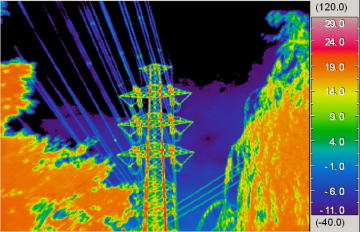

■標準（補助レンズなし）　視野角：水平29°×垂直22° 　瞬時視野角：1.58mrad 　焦点範囲：50cm～∞

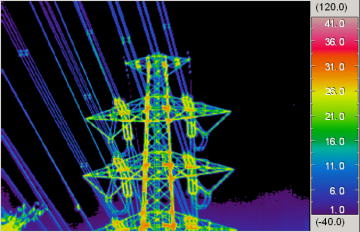

■２倍望遠レンズ付　視野角：水平14°×垂直11° 　瞬時視野角：0.79mrad 　焦点範囲：2m～∞

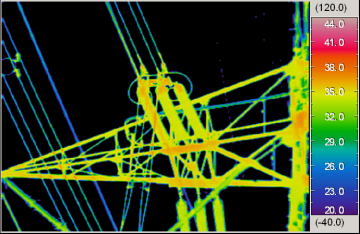

■１０倍望遠レンズ付き　視野角：水平2.9°×垂直2.2° 　瞬時視野角：0.16mrad 　焦点範囲：20m～∞


※これらの熱画像の中には、特に異常な発熱部は見られません。
